Измеритель длины мебельной кромки.

·        Измеритель длины рулонных материалов ИДРМ с электронным счетчиком

·        Измеритель длины предназначен для измерения длины рулонных материалов (ткани, пленки, линолеума и других материалов)

·        Измеритель длины оснащен энкодером (датчик углового перемещения), что обеспечивает более точные измерения материала

·        Отсутствие громоздкой рамы позволяет крепить измеритель на любом участке технологической линии

·        Комплектация измерителя не предусматривает направляющей

Технические параметры ИДРМ:

·        Минимальная единица измерения, мм 1

·        Точность измерения ±0,1%

·        Напряжение питания 220 В/50 Гц

·        Максимальная линейная скорость движения измеряемого материала до 20 м/сек (1250 м/мин)

·        Рекомендуемые условия эксплуатации:
— диапазон температуры окружающего воздуха, o С от +10 до +70 (при незамерзании). Хранение: -25 – 85 o С
— относительная влажность воздуха; 35 — 85 %, при хранении 35 — 90 %

·        Габаритные размеры, мм не более:
— энкодер 100х90х100 мм
— электронный блок 110х110х55 мм

·        Масса, кг не более
— энкодер 0,5
— электронный блок 0,4

·        Класс защиты энкодера: IP 50 (IEC стандарт)

1.     ENC-P250 Энкодер колесного типа (инкрементального типа) Autonics

2.     электронный счетчик импульсов ИД-2

3.     провод от энкодера до счетчика 1,9 м

4.     шнур питания 1,7 м



ИДРМ-Э-РУ измеритель длины рулонных материалов с электронным счетчиком

·         предназначен для счета метража (длины) и управления линиями (станками) перемотки ткани, пленки, линолеумаи других материалов

·         комплектуется подвижным крепежно-регулировочным узлом, позволяет регулировать положение энкодера в горизонтальной плоскости, имеет регулируемый пружинный прижим. Крепится на самостоятельно изготавливаемые концевые опоры и квадратную трубу 20х20 мм..

·         погрешность измерения +/- 0,1 % (по металлической измерительной ленте 3-го разряда)

·         максимальная линейная скорость движения измеряемого материала до 20 м/сек(1250 м/мин)

·         комплектность: оптический инкрементальный энкодер пр-ва Ю. Корея, счечик импульсов метража (длины) пр-ва Россия

·         питающее напряжение АС220В 50 Гц (питание 12В или 24В - на заказ)

·         герметичный корпус счетчика,возможно исполнение "ТМ" (тропическое) с повышенной защитой от неблагоприятных условий внешней среды

·         6-ти разрядный светодиодный дисплей красного цвета - 999999 м.

·         подвижная позиция десятичной точки (можно установить показания с точностью до дециметров 99999,9 м.; с точностью до сантитметров 9999,99 м. или до миллиметров 999,999 м.)

·         счетчик имеет два реле для управления внешними устройствами (тяговый электродвигатель, свето-звуковая сигнализация, отрезные устройства и т.п.)

·         для управления счетом и перемоткой счетчик может быть запрограммирован с использованием 2-х порогов срабатывания: например Порог1 - снижение скорости перемотки, Порог2 - останов двигателя при достижении мерного задания

·         длина провода от энкодера до счетчика 1,9 м., длина шнура питания 1,7 м.

·         температура эксплуатации -10/+70 град. (по энкодеру)

(счетчик кабеля) ИДК-40 предназначен для точного измерения длины кабеля, провода или троса диаметром от 1 до 40 мм.

              Измеритель длины кабеля ИДК-40 имеет реверсивный счет и может использоваться как самостоятельное устройство, так и устанавливаться на станок для перемотки кабеля или перемоточную линию.

Технические характеристики:

·         Напряжение сети                                            220В

·         Диаметр измеряемого материала                 1.....40 мм

·         Диапазон рабочих температур                    -25........+55С⁰

·         Принцип измерения длины                          Электронно-механический

·         Габаритные размеры ДхШхВ                       240х155х150мм

·         Масса                                                              5 кг

·         Гарантия                                                         24 мес.

(счетчик кабеля) ИДК-20 предназначен для точного измерения длины кабеля, провода или троса диаметром от 1 до 20 мм.

              Измеритель длины кабеля ИДК-20 имеет реверсивный счет и может использоваться как самостоятельное устройство, так и устанавливаться на станок для перемотки кабеля или перемоточную линию.

Технические характеристики:

·         Напряжение сети                                            220В

·         Диаметр измеряемого материала                 1.....20 мм

·         Диапазон рабочих температур                    -25........+55С⁰

·         Принцип измерения длины                          Электронно-механический

·         Габаритные размеры ДхШхВ                       145х100х125мм

·         Масса                                                              3 кг

·         Гарантия                                                         24 мес.

Устройство перемотки мебельной кромки УПМК

Станок для перемотки мебельной кромки.

Станки предназначены для перемотки мебельной кромки из бухты в бухту.
Диаметр технологических барабанов стандартных моделей станков 600 и 800 мм.

Напряжение сети	220 В
Толщина перематываемой кромки	0,1…2,0 мм
Ширина перематываемой кромки	19…70 мм
Внутренний диаметр готовой бухты	120…420 мм
Внутренний диаметр исходной бухты	120…420 мм
Максимальный наружный диаметр готовой бухты	600 мм
Максимальный наружный диаметр исходной бухты	600 мм
Максимальная масса готовой бухты	30 кг
Максимальная масса исходной бухты	30 кг
Принцип измерения длины	электронно-механический

Измерители электронно-механические.

Измеритель длины кабеля/провода И 20 предназначен для измерения длины кабеля/провода диаметром 3…20 мм.

Измеритель длины кабеля/провода И 40 предназначен для измерения длины кабеля/провода диаметром 3…40 мм.

Измеритель длины кабеля/провода И 70 предназначен для измерения длины кабеля/провода диаметром 3…65 мм.

Может работать как самостоятельная единица или устанавливаться на перемоточный станок или линию для перемотки кабеля/провода.

Может быть выполнен в двух модификациях:

1. С реверсивным счётом.
2. С нереверсивным счётом (считает только в одну сторону).

В комплект входят рама, счётчик импульсов, индуктивные датчики (два для реверсивного исполнения, один для нереверсивного).

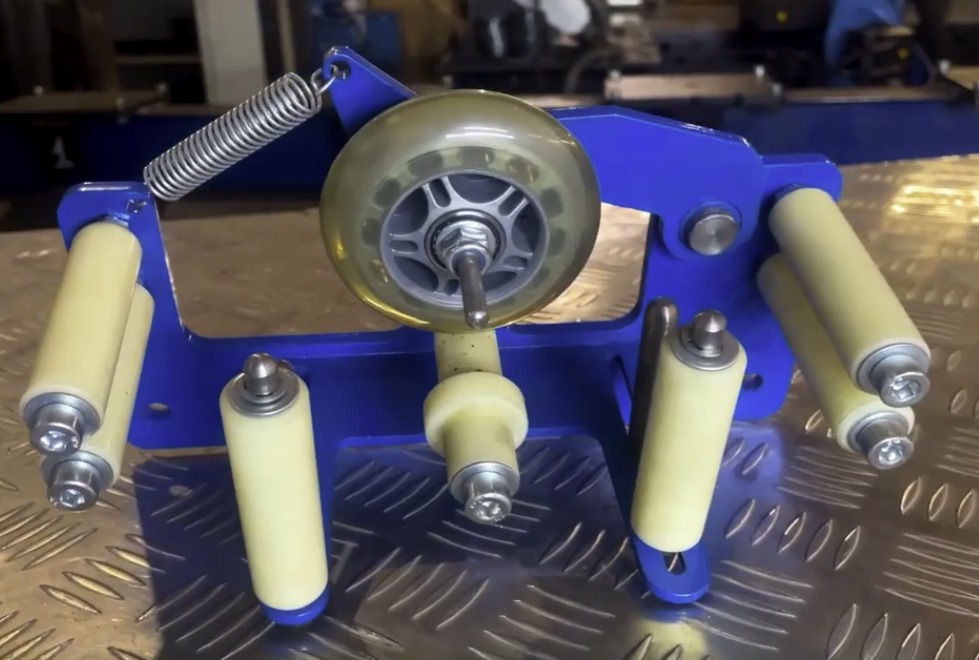

Измеритель длины мебельной кромки и стальной ленты МИДСЛ

Измеритель длины МИДСЛ  - устройство для измерения длины ленточных материалов, например, мебельной кромки или стальной ленты. В стандартном исполнении устройства, ширина измеряемого материала должна быть в интервале 15...45 мм, толщина - до 4мм.

Стандартное исполнение измерителя длины кромки МИДСЛ  предполагает протягивание материала (мебельной кромки, стальной ленты) прямоугольного сечения, однако при изменении формы направляющих роликов, можно измерять материалы с фасонным профилем, например тавровым, п-образным или даже круглым. Однако при работе с материалами круглого сечения удобнее использовать измерители длины кабеля типа МИД. В целом, измеритель длины МИДСЛ  представляет достаточно универсальное устройство, которое с незначительными изменениями можно использовать даже для измерения длины рулонных материалов.

Измеритель длины МИДСЛ  имеет мерное колесо, выполненное из обрезиненного полиамидного материала, что уменьшает инерционность колеса при измерении длины, например, мебельной кромки или стальной ленты, снижая возможность проскальзывания колеса и повышая точность результата. Резиновое покрытие колеса также препятствует повреждению поверхности материала. В стандартном исполнении, направляющие ролики устройства выполнены из качественной стали (сталь 45) это уменьшает износ роликов при измерении длины стальной ленты.

Измеритель длины ИДМ-30 разработан для измерения метража длинномерных материалов (кабеля, провода, троса, каната и т. п.), реализован на электронном герметичном счетчике ИД-2. Прибор позволяет измерять продукцию диаметром от 1 до 30 мм и может использоваться как самостоятельное средство измерения так и в составе устройств для перемотки кабельно-проводниковой продукции. Устанавливается на станки для перемотки кабеля.  В комплект поставки измерителя длины ИДМ-30 входит:

·         рама измерительного устройства,

·         блок входных и выходных роликов,

·         электронный счетчик импульсов (герметичный) - тахометр ИД-2 с комплектом датчиков.

Измеритель длины кабеля ИДМ-30 выпускается в двух вариантах:

СТАНДАРТ КОМПЛЕКТАЦИЯ включает в себя:

·         измеритель ИДМ-30 сертифицирован (имеет сертификат об утверждении типа средств измерения);

·         счетчик реверсивный;

·         наличие звуковой индикации по достижении запрограммированной длины.

СВОБОДНАЯ КОМПЛЕКТАЦИЯ - свободная комплектация (выбирается заказчиком) - подробнее уточняйте у менеджеров

Преимущества измерителя длины кабеля ИДМ-30:

·         надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с импользованием сварочного робота;

·         счетчик ИД-2 зарекомендовал себя как исключительно надежное устройство, имеет большой цифровой индикатор и звук;

·         счетчик реверсивный;

·         в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;

·         датчики с защитой от перегрузки.

Измеритель длины кабеля ИДМ-30 запатентован и имеет сертификат об утверждении типа средств измерения(подробнее)

  Измеритель длины кабеля ИДМ-30 предназначен для применения:

·         на предприятиях кабельной промышленности для технологического контроля длины и скорости движения кабеля непосредственно в процессе его изготовления;

·         для измерения сменной, суточной и т.п. выработки технологической линии;

·         для формирования отрезков кабеля заданной длины при контрольной перемотки;

·         для измерения длины при отгрузке готовой продукции потребителям;

·         на предприятиях оптовой торговли для контроля длины кабеля, поступившего от изготовителя и для учета остатков на складе;

·         в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.

Измеритель длины кабеля и гофротрубы ИД 40  предназначен для подсчёта длины длинномерных материалов, таких как кабель, провод, гофрированная труба, трос, верёвка, проволока, при мерной отмотке или при инвентаризации склада.

Измеритель длины ИД 40  может использоваться как самостоятельная единица, однако, чаще всего поставляется в комплекте отмоточного станка Измеритель длины кабеля и гофротрубы ИД 40  состоит из следующих основных частей: механическая часть с мерным колесом и блоками направляющих роликов на входе и выходе, счётчик импульсов Мераграф-СИТ, два индуктивных датчика и шнур питания.

Принцип работы колёсного измерителя длины ИД 40 : измеряемый материал пропускается через направляющие ролики и оказывается зажатым между мерным колесом и поддерживающим роликом. При протяжке материала происходит вращение мерного колеса, которое фиксируется индуктивными датчиками, передающими сигналы в счётчик импульсов, в котором происходит суммирование импульсов и вывод на экран значения длины.

Использование двух индуктивных датчиков позволяют счётчику понять направление вращения мерного колеса и, соответственно, суммировать или вычитать импульсы.

Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.

Комплект поставки измерителя длины ИД 40 :

- механическая часть с мерным колесом, поддерживающим роликом и блоком направляющих роликов - 1 шт.,

- индуктивный датчик - 2 шт.,

- счётчик импульсов Мераграф-СИТ - 1 шт.,

- шнур питания с вилкой 220В - 1 шт.,

- Паспорт - 1 шт.

Электронный измеритель длины ИДМ-65ПВР предназначенный для автоматического измерения длины кабеля, троса и каната. После многочисленных проверок удалось минимизировать погрешность измерения с паспортного показателя ±1% до ±0,5% .

Счетчик длины кабеля, счетчик метража (метров) ИДМ-65ПВР

Диаметр измеряемого материала

3-65 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

220 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Измеритель длины ИДМ-65ПВР разработан для измерения метража длинномерных материалов (кабеля, провода, троса, каната и т. п.), реализован на электронном герметичном счетчике ИД-2. Прибор позволяет измерять продукцию диаметром от 3 до 65 мм и может использоваться как самостоятельное средство измерения так и в составе устройств для перемотки кабельно-проводниковой продукции. Устанавливается на станки для перемотки кабеля.  В комплект поставки измерителя длины ИДМ-65ПВР входит:

·         рама измерительного устройства,

·         блок входных и выходных роликов,

·         электронный счетчик импульсов (герметичный) - тахометр ИД-2 с комплектом датчиков.

Измеритель длины кабеля ИДМ-65ПВР выпускается в двух вариантах:

СТАНДАРТ КОМПЛЕКТАЦИЯ включает в себя:

·         измеритель ИДМ-65ПВР сертифицирован (имеет сертификат об утверждении типа средств измерения);

·         счетчик реверсивный;

·         наличие звуковой индикации по достижении запрограммированной длины.

СВОБОДНАЯ КОМПЛЕКТАЦИЯ - свободная комплектация (выбирается заказчиком) - подробнее уточняйте у менеджеров

Преимущества измерителя длины кабеля ИДМ-65ПВР:

·         надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с импользованием сварочного робота;

·         счетчик ИД-2 зарекомендовал себя как исключительно надежное устройство, имеет большой цифровой индикатор и звук;

·         счетчик реверсивный;

·         в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;

·         датчики с защитой от перегрузки.

Измеритель длины кабеля ИДМ-65ПВР запатентован и имеет сертификат об утверждении типа средств измерения(подробнее)

Измеритель длины кабеля ИДМ-65ПВР предназначен для применения:

·         на предприятиях кабельной промышленности для технологического контроля длины и скорости движения кабеля непосредственно в процессе его изготовления;

·         для измерения сменной, суточной и т.п. выработки технологической линии;

·         для формирования отрезков кабеля заданной длины при контрольной перемотки;

·         для измерения длины при отгрузке готовой продукции потребителям;

·         на предприятиях оптовой торговли для контроля длины кабеля, поступившего от изготовителя и для учета остатков на складе;

·         в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.

Измеритель длины кабеля средний, измеритель длины провода, троса, каната, счетчик длины кабеля, счетчик метража (метров) ИДМ-30

Диаметр измеряемого материала

3-30 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

150...255 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Опция останова при достижении запрограммированной длины

+

Масса

5 кг

Габаритные размеры

250х156х140 мм

Измеритель длины ИДМ-30 разработан для измерения метража длинномерных материалов (кабеля, провода, троса, каната и т. п.), реализован на электронном герметичном счетчике ИД-2. Прибор позволяет измерять продукцию диаметром от 1 до 30 мм и может использоваться как самостоятельное средство измерения так и в составе устройств для перемотки кабельно-проводниковой продукции. Устанавливается на станки для перемотки кабеля.  В комплект поставки измерителя длины ИДМ-30 входит:

·         рама измерительного устройства,

·         блок входных и выходных роликов,

·         электронный счетчик импульсов (герметичный) - тахометр ИД-2 с комплектом датчиков.

Измеритель длины кабеля ИДМ-30 выпускается в двух вариантах:

СТАНДАРТ КОМПЛЕКТАЦИЯ включает в себя:

·         измеритель ИДМ-30 сертифицирован (имеет сертификат об утверждении типа средств измерения);

·         счетчик реверсивный;

·         наличие звуковой индикации по достижении запрограммированной длины.

СВОБОДНАЯ КОМПЛЕКТАЦИЯ - свободная комплектация (выбирается заказчиком) - подробнее уточняйте у менеджеров

Преимущества измерителя длины кабеля ИДМ-30:

·         надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с импользованием сварочного робота;

·         счетчик ИД-2 зарекомендовал себя как исключительно надежное устройство, имеет большой цифровой индикатор и звук;

·         счетчик реверсивный;

·         в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;

·         датчики с защитой от перегрузки.

Измеритель длины кабеля ИДМ-30 запатентован и имеет сертификат об утверждении типа средств измерения(подробнее)

Измеритель длины кабеля ИДМ-30 предназначен для применения:

·         на предприятиях кабельной промышленности для технологического контроля длины и скорости движения кабеля непосредственно в процессе его изготовления;

·         для измерения сменной, суточной и т.п. выработки технологической линии;

·         для формирования отрезков кабеля заданной длины при контрольной перемотки;

·         для измерения длины при отгрузке готовой продукции потребителям;

·         на предприятиях оптовой торговли для контроля длины кабеля, поступившего от изготовителя и для учета остатков на складе;

·         в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.

Измеритель длины провода, троса, каната, счетчик длины кабеля, счетчик метража (метров) ИДМ-20

Диаметр измеряемого материала

3-20 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

150...255 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Опция останова при достижении запрограммированной длины

+

Масса

4 кг

Габаритные размеры

202х130х148 мм

ИЗМЕРИТЕЛЬ ДЛИНЫ КАБЕЛЯ ИДМ-20 мод.3
ИДМ-20 позволяет измерять длину кабельно-проводниковой продукции и других длинномеров, диаметром до 20 мм. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины, а также на производственных площадках в процессе производства кабеля. Измеритель предназначен для установки как на ручные станки для перемотки и измерения длины кабеля, так и на станки с приводом и является популярным оборудованием для измерения длины кабеля.
Комплектация ИДМ-20 мод.3
- рама,
- блок входных и выходных роликов,
- электронный счетчик ИД-2.
Преимущественные характеристики ИДМ-20 мод.3
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- измеритель реализован на герметичном электронном счетчике ИД-2

ИДМР Измеритель длины рулонных материалов

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Гарантийный срок

12 месяцев

Точность измерения длины

+/-(0,1+0,01 L); где L - длина измеряемого материала

ИЗМЕРИТЕЛЬ ДЛИНЫ РУЛОННЫХ МАТЕРИАЛОВ ИДМР

Измеритель длины рулонных материалов ИДМР предназначен для измерения длины материалов в рулонах (ткани, пленки, линолеума и других материалов). Он оснащен энкодером, который обеспечивает более точные измерения материалов.
Преимущественные характеристики ИДРМ:
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- измеритель имеет сертификат об утверждении типа средств измерений, что дает право проходить поверку в государственных метрологических органах;
- измеритель зарекомендовал себя как исключительно надежное устройство, счетчик имеет большой цифровой индикатор и звук;
- счетчик реверсивный.
Измеритель соответствует требованиям федерального закона об обеспечении единства средств измерений, утвержденный в качестве типа средств измерения и внесен в государственный реестр.

Измеритель длины кабеля, провода, троса, каната ИДМ-120

Диаметр измеряемого материала

10-120 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

220 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Опция останова при достижении запрограммированной длины

+

Масса

30 кг

Габаритные размеры

698х185х445 мм

ИЗМЕРИТЕЛЬ ДЛИНЫ КАБЕЛЯ ИДМ-120
ИДМ-120 позволяет измерять длину кабельно-проводниковой продукции и других длинномеров, диаметром до 120 мм. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины, а также на производственных площадках в процессе производства кабеля. Измеритель предназначен для установки как на ручные станки для перемотки и измерения длины кабеля, так и на станки с приводом.

Комплектация ИДМ-120:
- рама,
- блок входных и выходных роликов,
- электронный счетчик ИД-2.

Преимущественные характеристики ИДМ-120:
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- измеритель имеет сертификат об утверждении типа средств измерений, что дает право проходить поверку в государственных метрологических органах;
- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство, счетчик имеет большой цифровой индикатор и звук;
- счетчик реверсивный.
Измеритель длины ИДМ-120 соответствует требованиям федерального закона "Об обеспечении единства средств измерений", утвержденный в качестве типа средств измерения и внесен в государственный реестр.
