Исполнение измерительного узла

ИДМ-20

Диаметр измеряемого материала

3-20 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

220 в

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Принцип отмотки

Воздействие на приводную стойку рукой оператора

Максимальная масса бухты

30 кг

Максимальный внешний диаметр бухты

400 мм

Масса

20 кг

Станок (Устройство) для перемотки кабеля в бухту УНК-4-2Н  с ИДМ-30

Исполнение измерительного узла

ИДМ-30

Диаметр измеряемого материала

3-30 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

220 в

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Принцип отмотки

Воздействие на приводную стойку рукой оператора

Максимальная масса бухты

30 кг

Максимальный внешний диаметр бухты

400 мм

Масса

20 кг

Счетчик длины кабеля, счетчик метража (метров) ИДМ-65ПВР

Диаметр измеряемого материала

3-65 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

220 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Измеритель длины ИДМ-65ПВР разработан для измерения метража длинномерных материалов (кабеля, провода, троса, каната и т. п.), реализован на электронном герметичном счетчике ИД-2. Прибор позволяет измерять продукцию диаметром от 3 до 65 мм и может использоваться как самостоятельное средство измерения так и в составе устройств для перемотки кабельно-проводниковой продукции. Устанавливается на станки для перемотки кабеля.  В комплект поставки измерителя длины ИДМ-65ПВР входит:

·         рама измерительного устройства,

·         блок входных и выходных роликов,

·         электронный счетчик импульсов (герметичный) - тахометр ИД-2 с комплектом датчиков.

·         измеритель ИДМ-65ПВР сертифицирован (имеет сертификат об утверждении типа средств измерения);

·         счетчик реверсивный;

·         наличие звуковой индикации по достижении запрограммированной длины.

СВОБОДНАЯ КОМПЛЕКТАЦИЯ - свободная комплектация (выбирается заказчиком) - подробнее уточняйте у менеджеров

Преимущества измерителя длины кабеля ИДМ-65ПВР:

·         надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с импользованием сварочного робота;

·         счетчик ИД-2 зарекомендовал себя как исключительно надежное устройство, имеет большой цифровой индикатор и звук;

·         счетчик реверсивный;

·         в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;

·         датчики с защитой от перегрузки.

Измеритель длины кабеля ИДМ-65ПВР запатентован и имеет сертификат об утверждении типа средств измерения(подробнее)

Измеритель длины кабеля ИДМ-65ПВР предназначен для применения:

·         на предприятиях кабельной промышленности для технологического контроля длины и скорости движения кабеля непосредственно в процессе его изготовления;

·         для измерения сменной, суточной и т.п. выработки технологической линии;

·         для формирования отрезков кабеля заданной длины при контрольной перемотки;

·         для измерения длины при отгрузке готовой продукции потребителям;

·         на предприятиях оптовой торговли для контроля длины кабеля, поступившего от изготовителя и для учета остатков на складе;

·         в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.

Измеритель длины кабеля средний, измеритель длины провода, троса, каната, счетчик длины кабеля, счетчик метража (метров) ИДМ-30

Диаметр измеряемого материала

3-30 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

150...255 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Опция останова при достижении запрограммированной длины

+

Масса

5 кг

Габаритные размеры

250х156х140 мм

Измеритель длины ИДМ-30 разработан для измерения метража длинномерных материалов (кабеля, провода, троса, каната и т. п.), реализован на электронном герметичном счетчике ИД-2. Прибор позволяет измерять продукцию диаметром от 1 до 30 мм и может использоваться как самостоятельное средство измерения так и в составе устройств для перемотки кабельно-проводниковой продукции. Устанавливается на станки для перемотки кабеля.  В комплект поставки измерителя длины ИДМ-30 входит:

·         рама измерительного устройства,

·         блок входных и выходных роликов,

·         электронный счетчик импульсов (герметичный) - тахометр ИД-2 с комплектом датчиков.

·         измеритель ИДМ-30 сертифицирован (имеет сертификат об утверждении типа средств измерения);

·         счетчик реверсивный;

·         наличие звуковой индикации по достижении запрограммированной длины.

СВОБОДНАЯ КОМПЛЕКТАЦИЯ - свободная комплектация (выбирается заказчиком) - подробнее уточняйте у менеджеров

Преимущества измерителя длины кабеля ИДМ-30:

·         надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с импользованием сварочного робота;

·         счетчик ИД-2 зарекомендовал себя как исключительно надежное устройство, имеет большой цифровой индикатор и звук;

·         счетчик реверсивный;

·         в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;

·         датчики с защитой от перегрузки.

Измеритель длины кабеля ИДМ-30 запатентован и имеет сертификат об утверждении типа средств измерения(подробнее)

Измеритель длины кабеля ИДМ-30 предназначен для применения:

·         на предприятиях кабельной промышленности для технологического контроля длины и скорости движения кабеля непосредственно в процессе его изготовления;

·         для измерения сменной, суточной и т.п. выработки технологической линии;

·         для формирования отрезков кабеля заданной длины при контрольной перемотки;

·         для измерения длины при отгрузке готовой продукции потребителям;

·         на предприятиях оптовой торговли для контроля длины кабеля, поступившего от изготовителя и для учета остатков на складе;

·         в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.

Измеритель длины провода, троса, каната, счетчик длины кабеля, счетчик метража (метров) ИДМ-20 мод.3

Диаметр измеряемого материала

3-20 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

150...255 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Опция останова при достижении запрограммированной длины

+

Масса

4 кг

Габаритные размеры

202х130х148 мм

ИДМР Измеритель длины рулонных материалов

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Гарантийный срок

12 месяцев

Точность измерения длины

+/-(0,1+0,01 L); где L - длина измеряемого материала

Измеритель длины кабеля, провода, троса, каната ИДМ-120

Диаметр измеряемого материала

10-120 мм

Принцип измерения

Электронный

Время сохранения информации при отключении питания

Неограниченно

Питающее напряжение

220 В

Точность измерения длины

± (0,1+0,01*L), где L -- Длина

Опция останова при достижении запрограммированной длины

+

Масса

30 кг

Габаритные размеры

698х185х445 мм

Устройство для перемотки кабеля, провода, троса, веревки, трубки пвх с бухты в бухту и с катушки на катушку УНК-6-5НП-М3 с ИДМ-20

Максимальный диаметр измеряемого материала

20 мм

Максимальная масса бухты

40 кг

Максимальный диаметр отдающей бухты

600 мм

Максимальный диаметр приемной бухты

500 мм

Принцип измерения

Электронный

Точность измерения длины

+/-(0,1+0,01 L); где L - длина измеряемого материала

Напряжение питающей сети

1-фазное, 220 В

Время сохранения информации при отключении питания

Неограниченно

Опция останова при достижении запрограммированной длины

+

Принцип отмотки

Электропривод

Устройство перемотки кабеля УНК-6-5НП-М3 - станок легкого класса с приводом для перемотки кабеля, диаметром до 20 (30) мм в зависимости от модификации. Устройство для перемотки кабеля УНК-6-5НП-М3 спроектировано для перемотки кабеля с бухты на бухту, массой не более 40 кг.

- Отдающая стойка станка имеет изменяемый внутренний диаметр.

- Съемные отдающий и приемный барабан

- Съемная ось.

Станок кабельный намоточный УНК-6-5НП запатентован (подробнее). Измерительный узел ИДМ имеет патент и сертификат об утверждении типа средств измерений (подробнее) - для модификации БАЗОВАЯ

В комплект Устройства перемотки кабеля УНК-6-5НП-М3 входит:

·         станина;

·         приемная стойка;

·         измерительный узел с герметичным электронным счетчиком импульсов ИД-2,

·         отдающая стойка.

Устройство перемотки кабеля УНК-6-5НП может комплектоваться измерителем длины ИДМ-20(до 20 мм в диаметре) или ИДМ-30 (до 30 мм в диаметре).

Устройство перемотки кабеля УНК-6-5НП, преимущества:

·         намоточный станок обеспечивает аккуратное формирование бухт;

·         отдающая стойка намоточного станка имеет изменяемый внутренний диаметр;

·         наличие опции останова при достижении запрограммированной длины;

·         устройство обеспечивает точность измерения;

·         обладает надежностью.

Устройство намотки (перемотки) кабеля УНК-4 М2.

Разборная конструкция с измерителем длины ИДМ-20 (ИДМ-30)

Устройство намотки кабеля УНК-4 М2 - это станок легкого класса, предназначенный для намотки кабеля в бухту с измерением длины перематываемого материала. Устройство позволяет измерять длину кабеля, максимальным диаметром до 20 мм. (30 мм). Выпускаются другие модификации этого станка для измерения длины кабеля диаметром 30 мм и 65 мм. Максимальная масса бухты может достигать до 30 кг. Конструкция устройства разборная.

В качестве отдающей части предлагаем использовать многоярусную стойку для размотки бухт.

Устройство намотки кабеля УНК-4 М2 состоит из:

·         приемной части,

·         измерителя длины серии ИДМ-20 ( ИДМ -30)

Устройство намотки кабеля УНК-ПАРТНЕР - это ручной станок для перемотки и измерения длины кабеля максимальным диаметром до 20 или 30 мм., в зависимости от модификации. Устройство намотки УНК-ПАРТНЕР разработано для перемотки кабеля с бухты на бухту, а также с катушки на катушки или с катушки в бухту, массой не более 100 кг.  Для облегчения съема бухты устройство намотки кабеля оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем  ИДМ 20 или ИДИ 30 измерители реализованы на электронном счетчике ИД.

В комплект поставки Устройства перемотки кабеля УНК-ПАРТНЕР входит:

• рама,
• приемный барабан,
• отдающий барабан,
• съемные конуса для образования бухт,
• измеритель длины,
• электронный счетчик ИД.

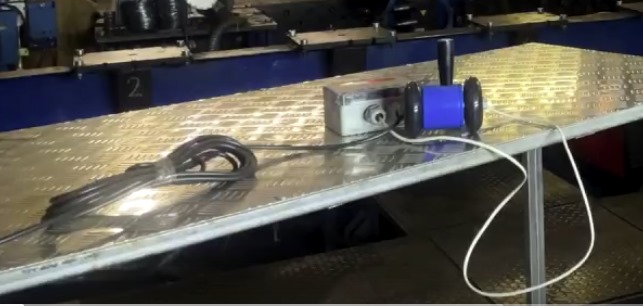

Измерительный стол предназначен для использования в качестве стационарного измерителя длины. Разработан для кабельно-проводниковой продукции и позволяет измерять длину кабеля, провода, троса, каната, шнура, капельной ленты и т. п.  Состоит из стола - основания (надежная сварная конструкция) и измерителя длины реализованном на электронном счетчике импульсов

Премущества Измерителя длины кабеля ИДМ-20:

• мобильная легкая конструкция (легко перемещается);
• измеритель реверсивный;
• в счетчике ИД-2 применены оригинальные технологии повышения точности измерения;
• датчики с защитой от перегрузки.
•


УСТРОЙСТВО ДЛЯ НАМОТКИ КАБЕЛЯ УНК-30М с ИДМ-65

предназначен для намотки кабельно-проводниковой продукции и других длинномеров диаметром до 65 мм. в бухту. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины. Устройство предназначено для перемотка кабеля с бухты в бухту, массой не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем ИДМ-65, реализованном на электронном счетчике импульсов ИД-2. В качестве отдающей части может использоваться многоярусная стойка, стойка для размотки бухт, стеллаж для хранения бухт.

В КОМПЛЕКТ ПОСТАВКИ УНК-30М с ИДМ-65 ВХОДИТ:

- напольная рама с колесными опорами,

- приемная часть,

- измеритель длины кабеля ИДМ-65.

КОМПЛЕКТАЦИЯ УНК-30М с ИДМ-65 ВКЛЮЧАЕТ В СЕБЯ:

- сертифицированный измеритель длины ИДМ-65,

- реверсивный счетчик ИД-2 со звуковой индикацией,

- удобная складная, вращающаяся ручка на приводном барабане.

ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УНК-630М с ИДМ-65:

- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;

- удобная складываемая ручка;

- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;

- наличие колесных опор позволяет одному оператору легко перемещать станок по территории склада.

Исполнение измерительного узла ИДМ-65

Диаметр измеряемого материала, мм 3-65

Принцип измерения электронный

Время сохранения информации при отключении питания неограниченно

Питающее напряжение, В 220

Точность измерения длины,% +/-1

Принцип отмотки воздействие на приводную стойку рукой оператора

Максимальная масса бухты, кг 30

Максимальный внешний диаметр бухты, мм 500

Масса станка, кг не более 30

Габаритные размеры, мм 1644х500х880

СТРОЙСТВО ДЛЯ НАМОТКИ КАБЕЛЯ УНК-6Р с ИДМ-65

предназначен для намотки кабельно-проводниковой продукции и других длинномеров диаметром до 65 мм. в бухту. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины. Устройство предназначено для намотка кабеля в бухту, массой не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем ИДМ-65, реализованном на электронном счетчике импульсов ИД-2. В качестве отдающей части может использоваться многоярусная стойка, стойка для размотки бухт, стеллаж для хранения бухт.

В КОМПЛЕКТ ПОСТАВКИ УНК-6Р с ИДМ-65 ВХОДИТ:

- напольная рама с колесными опорами,

- приемная часть,

- измеритель длины кабеля ИДМ-65.

КОМПЛЕКТАЦИЯ УНК-6Р с ИДМ-65 ВКЛЮЧАЕТ В СЕБЯ:

- сертифицированный измеритель длины ИДМ-65,

- реверсивный счетчик ИД-2 со звуковой индикацией,

- удобная складная, вращающаяся ручка на приводном барабане.

ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УНК-6Р с ИДМ-65:

- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;

- удобная складываемая ручка;

- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;

- наличие колесных опор позволяет одному оператору легко перемещать станок по территории склада.

Исполнение измерительного узла ИДМ-65

Диаметр измеряемого материала, мм 3-65

Принцип измерения электронный

Время сохранения информации при отключении питания неограниченно

Питающее напряжение, В 220

Точность измерения длины,% ± (0,1+0,01*L), где L -- Длина

Принцип отмотки воздействие на приводную стойку рукой оператора

Максимальная масса бухты, кг 30

Максимальный внешний диаметр бухты, мм 600

Масса станка, кг не более 28

Габаритные размеры, мм 965х100х1100

Устройство для намотки кабеля УНК-Р2С - это намоточный станок предназначенный для перемотки кабельно-проводниковой продукции с большей бухты в меньшую. Диаметр измеряемого кабеля до 30 мм. Управление устройством осуществляется педалью. Устройство для перемотки кабеля УНК-Р2С спроектировано для перемотки кабеля в бухту, массой не более 40 кг.

Станок запатентован (подробнее). Измерительный узел ИДМ имеет патент и сертификат об утверждении типа средств измерений (подробнее)

В комплект Устройства перемотки кабеля УНК-Р2С входит:

·         станина;

·         приемное устройство в виде горизонтального технологического барабана

·         измерительный узел с герметичным электронным счетчиком импульсов ИД-2,

·         встроенная инструментальная тумба,

·         мачта освещения,

·         отдающее устройство в виде вертикального технологического барабана с тормозом,

·         шкаф электрический для управления станком, освещением и защиты электродвигателя

Устройство перемотки кабеля УНК-Р2С комплектуется измерителем длины ИДМ-30

Устройство перемотки кабеля УНК-Р2С, преимущества:

·         намоточный станок обеспечивает аккуратное формирование бухт;

·         отдающая стойка намоточного станка имеет изменяемый внутренний диаметр;

·         наличие опции останова при достижении запрограммированной длины;

·         устройство обеспечивает высокую точность измерения длины;

·         для предотвращения инерционного раскручивания отдающего устройства имеется модуль, создающий постоянный тормозной момент, который можно регулировать,

·         наличие аварийной кнопки "стоп",

·         удобная инструментальная тумба имеет две полки для размещения инструментов,

·         наличие регулировочной педали для изменения скорости вращения приводного устройства,

·         станок оснащен мачтой освещения, (металлическая конструкция со светодиодным светильником), для работы в слабоосвещенном помещении, ее можно снимать,

·         для удобства съема готовой бухты у приемного барабана имеется съемная щека,

·         станок имеет длительный эксплуатационный ресурс.
